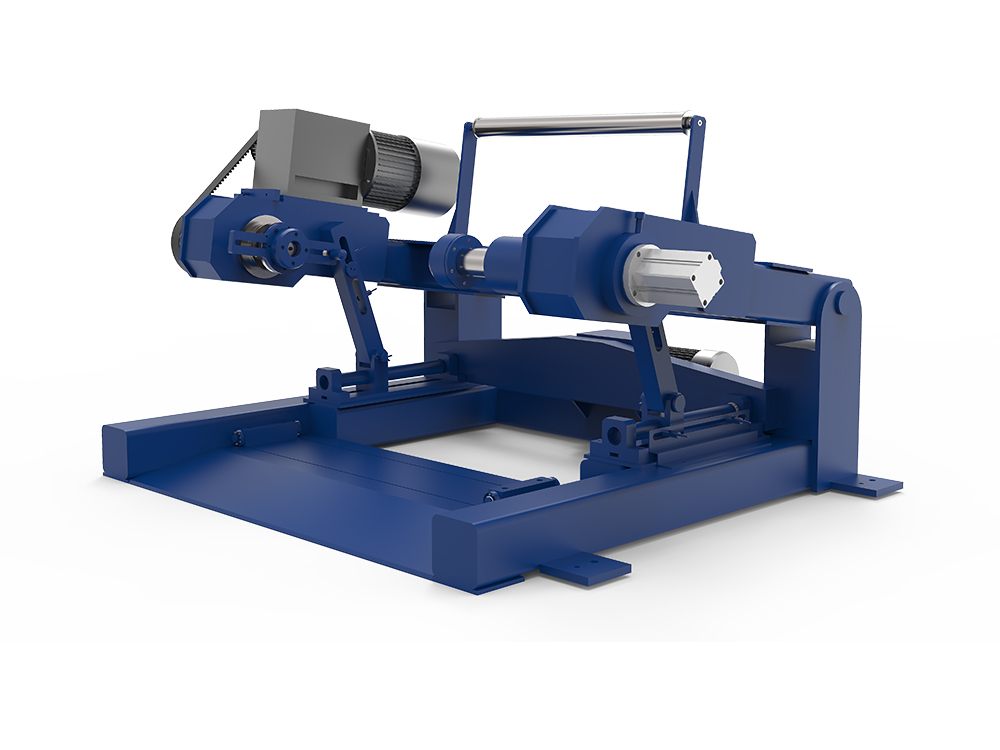

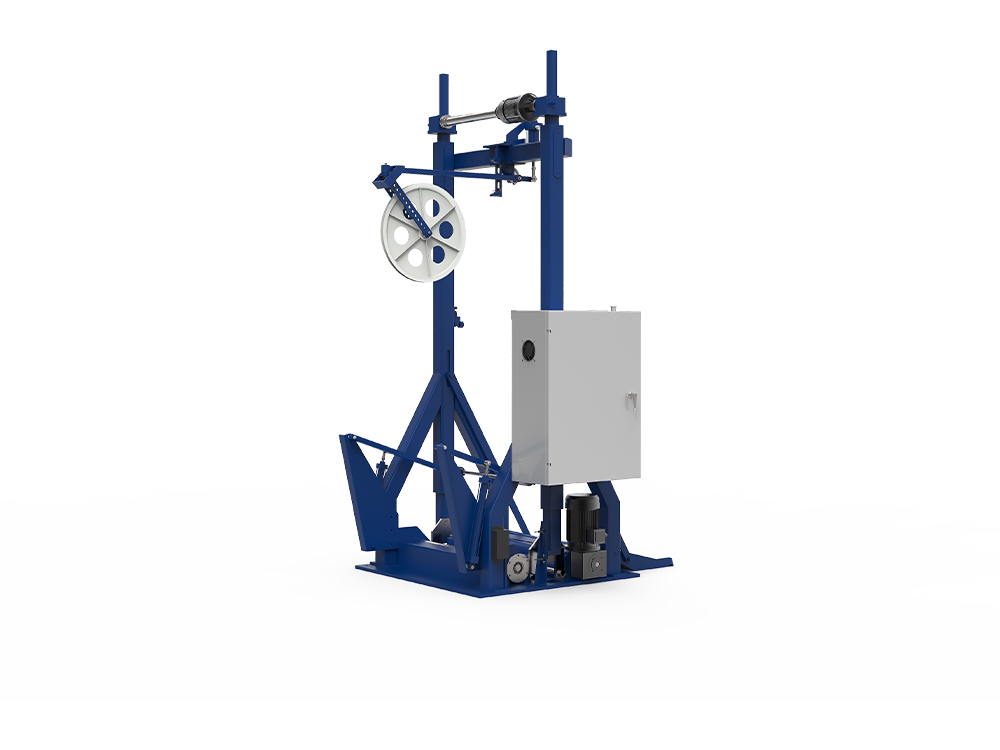

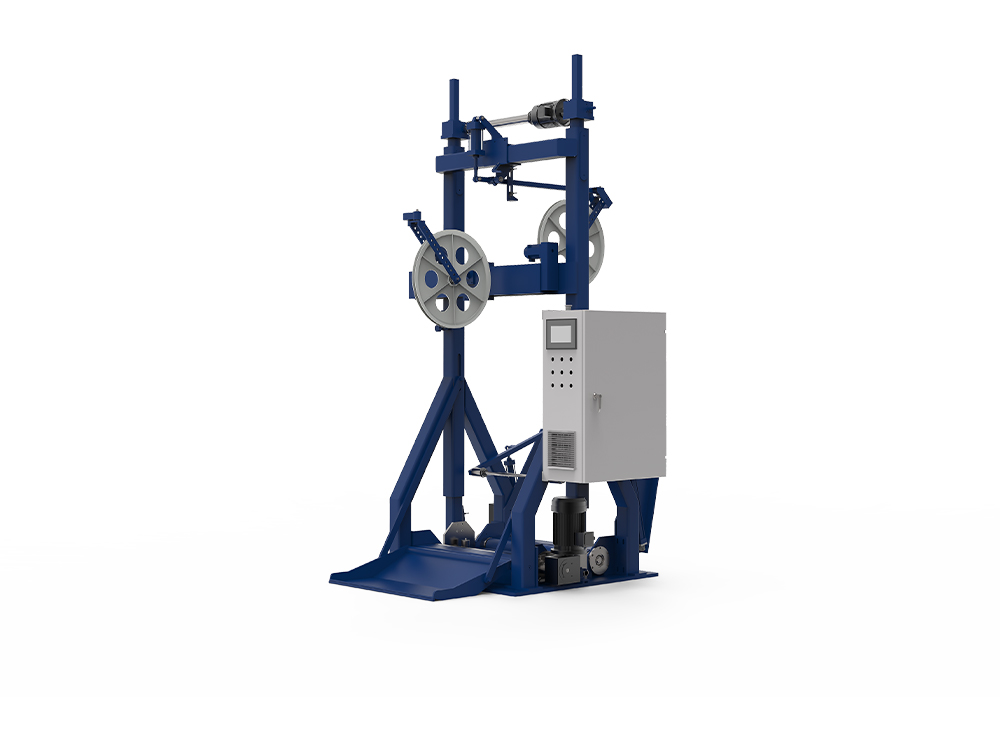

ক্যাবল পে-অফ এবং টেক-আপ মেশিন

ক এর প্রধান কাঠামোগত উপাদান কি কি? ক্যাবল পে-অফ এবং টেক-আপ মেশিন ?

একটি কেবল পে-অফ এবং টেক-আপ মেশিনের মূল কাঠামোগত উপাদান:

1. উচ্চ-শক্তির অল-স্টিল ফ্রেম এবং বেস: বাঁকানো এবং ঢালাই করা অল-স্টিল প্লেট এবং আয়তক্ষেত্রাকার ইস্পাত টিউবিংয়ের সংমিশ্রণ ব্যবহার করে, ফ্রেমটি দৃঢ়তা এবং স্থায়িত্ব নিশ্চিত করতে বার্ধক্যের চিকিত্সার মধ্য দিয়ে যায়।

বেসটিতে অ্যান্টি-স্লিপ প্যাড সহ একটি শক্তিশালী বেস প্লেট রয়েছে, কার্যকরভাবে অপারেশন চলাকালীন প্রভাব এবং কম্পন প্রতিরোধ করে।

2. পাওয়ার এবং ট্রান্সমিশন সিস্টেম: প্রধান ড্রাইভে ফ্রিকোয়েন্সি কনভার্টার স্পিড রেগুলেশন সহ একটি ক্লোজড-লুপ এসি মোটর কন্ট্রোল ব্যবহার করে, 10-500N থেকে ডাইনামিক টেনশন অ্যাডজাস্টমেন্ট অর্জন করে।

ট্রান্সমিশনে উচ্চ-নির্ভুল গিয়ারবক্স বা শক্ত গিয়ার রিডুসার ব্যবহার করা হয়, যা উচ্চ টর্ক এবং কম-শব্দ ড্রাম ঘূর্ণন প্রদান করে।

3. টেনশন কন্ট্রোল এবং মেজারমেন্ট ইউনিট: ক্লোজড-লুপ টেনশন সেন্সর এবং পিএলসি কন্ট্রোল নিযুক্ত করে, এটি রিয়েল-টাইম টেনশন মনিটরিং এবং স্বয়ংক্রিয় ক্ষতিপূরণ অর্জন করে, ইউনিফর্ম উইন্ডিং এবং স্থিতিশীল টেনশন নিশ্চিত করে।

ϕ500-ϕ1250mm থেকে স্পুল মাপ সমর্থন করে, তামা, অ্যালুমিনিয়াম, এবং যৌগিক পরিবাহী উপকরণের সাথে সামঞ্জস্যপূর্ণ।

4. ড্রাম এবং রিওয়াইন্ডিং মেকানিজম
ডুয়াল-ড্রাম ডিজাইন, একটি শ্যাফটলেস খোলার এবং বন্ধ করার স্লট কাঠামোর সাথে সজ্জিত, একটি ক্রেনের প্রয়োজন ছাড়াই ড্রাম লোডিং এবং আনলোড করার অনুমতি দেয়।

স্বয়ংক্রিয় ড্রাম লোডিং/আনলোডিং মেকানিজম, একটি PLC-এর সাথে একত্রে, 24-ঘন্টা একটানা অপারেশন সক্ষম করে, উল্লেখযোগ্যভাবে রিওয়াইন্ডিং সময় হ্রাস করে।

5. কন্ট্রোল ক্যাবিনেট এবং HMI
Siemens/Danfoss ফ্রিকোয়েন্সি রূপান্তরকারী এবং একটি টাচস্ক্রিন ব্যবহার করে, এটি প্যারামিটার সেটিং, ফল্ট ডিসপ্লে এবং দূরবর্তী পর্যবেক্ষণ সমর্থন করে।

কিভাবে দ্রুত এবং স্বয়ংক্রিয় রিওয়াইন্ডিং ফাংশন অর্জন করা হয়?

দ্রুত এবং স্বয়ংক্রিয় রিওয়াইন্ডিং ফাংশনের জন্য বাস্তবায়নের পথ

1. ডুয়াল ড্রামের শ্যাফটলেস ওপেনিং এবং ক্লোজিং স্লট এবং ক্রস-লেআউট
দ্বৈত ড্রামের ক্রস-লেআউটের সাথে মিলিত শ্যাফ্টলেস ওপেনিং এবং ক্লোজিং স্লট গঠন অতিরিক্ত উত্তোলন সরঞ্জামের প্রয়োজন ছাড়াই ড্রামের ভিতরে এবং বাইরে দ্রুত স্লাইডিং সক্ষম করে।

2. স্বয়ংক্রিয় ড্রাম লোডিং এবং আনলোডিং প্রক্রিয়া
একটি হাইড্রোলিক বা বায়ুসংক্রান্ত উত্তোলন প্ল্যাটফর্মের মাধ্যমে, পজিশনিং গাইড রেলের সাথে একত্রে, প্রক্রিয়াটি "এক-ক্লিক রিওয়াইন্ডিং পরিবর্তন" সম্পন্ন করে ড্রামগুলির স্বয়ংক্রিয় গ্রিপিং, পজিশনিং এবং লকিং অর্জন করে।

এই ডিভাইসটি সম্পূর্ণরূপে PLC-এর সাথে একত্রিত, রোল পরিবর্তনের পরে স্বয়ংক্রিয়ভাবে উত্তেজনা পরামিতিগুলি ক্যালিব্রেট করে যাতে পরবর্তী রোল অবিলম্বে একটি স্থিতিশীল উত্পাদন অবস্থায় প্রবেশ করে তা নিশ্চিত করে।

3. পিএলসি এবং ক্লোজড-লুপ কন্ট্রোলের সহযোগিতামূলক অপারেশন
রোল পরিবর্তন কমান্ড PLC দ্বারা জারি করা হয়। সিস্টেম স্বয়ংক্রিয়ভাবে ঘুরানো বন্ধ করে, ড্রাইভ স্যুইচ করে, উত্তেজনা ক্যালিব্রেট করে এবং নতুন রোল শুরু করে।

রিয়েল টাইমে রোল পজিশন সেন্সর নিরীক্ষণের মাধ্যমে, রোল পরিবর্তন প্রক্রিয়ার সময় সুনির্দিষ্ট প্রান্তিককরণ নিশ্চিত করা হয়, ত্রুটির কারণে উত্তেজনা ওঠানামা এড়ানো।

4. রোল পরিবর্তনের সময় সুবিধার উদাহরণ
উপরোক্ত অটোমেশন সমাধান গ্রহণ করার পরে, রোল পরিবর্তনের সময়টি প্রথাগত 10-15 মিনিট থেকে 2-3 মিনিটে সংক্ষিপ্ত করা যেতে পারে, দক্ষ 24-ঘন্টা একটানা অপারেশন অর্জন করে।

কিভাবে মেশিন নিরাপত্তা সুরক্ষা ব্যবস্থা কনফিগার করা হয়?

মেশিন নিরাপত্তা সুরক্ষা পরিমাপ কনফিগারেশন স্কিম

1. ওভারলোড সুরক্ষা এবং ফল্ট সতর্কতা
ফ্রেমে একটি অন্তর্নির্মিত ওভারলোড সুরক্ষা ডিভাইস রয়েছে, যা টেনশন সেন্সরের সাথে একত্রে, রিয়েল টাইমে মনিটর করে। যদি লোড সেট পরিসীমা অতিক্রম করে, মেশিনটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায় এবং একটি অ্যালার্ম ট্রিগার হয়।

কন্ট্রোল ক্যাবিনেট ফল্ট ইন্ডিকেটর লাইট এবং শ্রবণযোগ্য এবং ভিজ্যুয়াল অ্যালার্ম দিয়ে সজ্জিত, যা অপারেটরদের অবিলম্বে অস্বাভাবিকতা সনাক্ত করতে এবং পরিচালনা করতে দেয়।

2. জরুরী স্টপ এবং নিরাপত্তা দরজা ইন্টারলক
IEC 60204-1 নিরাপত্তা মান পূরণ করে কন্ট্রোল প্যানেল এবং মেশিন বডির মূল অবস্থানে অবস্থিত ই-স্টপ বোতাম দিয়ে সজ্জিত।

নিরাপত্তা দরজা বা প্রতিরক্ষামূলক কভার ইন্টারলক সুইচ দিয়ে সজ্জিত করা হয়; দরজা বন্ধ না হলে সিস্টেমটি স্বয়ংক্রিয়ভাবে কাজ বন্ধ করে দেয়, কর্মীদের দুর্ঘটনাক্রমে বিপজ্জনক এলাকায় প্রবেশ করা থেকে বাধা দেয়।

3. বায়ুসংক্রান্ত/হাইড্রোলিক ব্রেকিং সিস্টেম
শাটডাউন বা জরুরী স্টপের সময় দ্রুত ব্রেক করার জন্য একটি বায়ুসংক্রান্ত ব্রেক ভালভ ব্যবহার করে, ড্রামের জড়ীয় ঘূর্ণন দ্বারা সৃষ্ট গৌণ আঘাতগুলি প্রতিরোধ করে।

4. রক্ষণাবেক্ষণ প্রারম্ভিক সতর্কতা এবং পর্যায়ক্রমিক পরিদর্শন

PLC গুরুত্বপূর্ণ উপাদানগুলির অপারেটিং সময় এবং তাপমাত্রা রেকর্ড করে, যখন প্রিসেট থ্রেশহোল্ডে পৌঁছে যায় তখন স্বয়ংক্রিয়ভাবে রক্ষণাবেক্ষণের অনুরোধ করে।

মডুলার ডিজাইন জীর্ণ অংশগুলির দ্রুত প্রতিস্থাপনের সুবিধা দেয়, রক্ষণাবেক্ষণ ডাউনটাইম হ্রাস করে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন (FAQ)
প্রশ্ন 1: কেবল পে-অফ এবং টেক-আপ মেশিনের মূল কাজগুলি কী কী?

উত্তর: এই সরঞ্জামটি আনওয়াইন্ডিং (পে-অফ) এবং রিওয়াইন্ডিং (টেক-আপ) তারের রিল, উচ্চ-নির্ভুল টেনশন নিয়ন্ত্রণ, স্বয়ংক্রিয় অবস্থান এবং বিভিন্ন রিলের ব্যাসের সাথে অভিযোজনযোগ্যতা অর্জনের জন্য ব্যবহৃত হয়। এটি তারের স্ট্র্যান্ডিং, এক্সট্রুশন, শিথিং এবং আর্মারিং প্রক্রিয়াগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।

প্রশ্ন 2: পে-অফ এবং টেক-আপ মেশিন কি ধরনের তারের জন্য উপযুক্ত?
উত্তর: ফাইবার অপটিক, পাওয়ার, যোগাযোগ এবং বিশেষ শিল্প তারের বিভিন্ন স্পেসিফিকেশনের জন্য উপযুক্ত; এটি 0.5 মিমি থেকে 60 মিমি এবং 800 মিমি থেকে 1700 মিমি পর্যন্ত রিলের ব্যাস সহ বড় আকারের রিলগুলি পরিচালনা করতে পারে।

প্রশ্ন 3: এটি প্রাথমিকভাবে কোন শিল্পে কাজ করে?
উত্তর: কেবল, ফাইবার অপটিক, প্লাস্টিক প্রক্রিয়াকরণ এবং অন্যান্য বিশেষ অ-মানক যন্ত্রপাতি শিল্প।
প্রশ্ন 4: সরঞ্জামগুলির জন্য প্রধান ড্রাইভ পদ্ধতিগুলি কী কী?

উত্তর: বৈদ্যুতিক ড্রাইভ, হাইড্রোলিক ড্রাইভ, বা বায়ুসংক্রান্ত ড্রাইভ, যা প্রয়োজনীয়তা অনুযায়ী নির্বাচন করা যেতে পারে।
